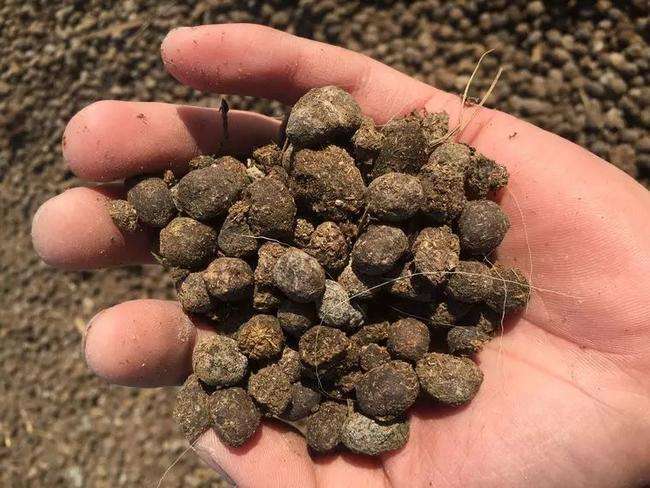

在顆粒肥料、飼料、生物質(zhì)燃料等顆粒產(chǎn)品生產(chǎn)中，成品質(zhì)量直接決定產(chǎn)品的市場(chǎng)競(jìng)爭(zhēng)力與應(yīng)用效果。其中，顆粒強(qiáng)度、圓整度、含水量是衡量成品質(zhì)量的三大核心指標(biāo)——強(qiáng)度不足易導(dǎo)致顆粒破碎損耗，圓整度差影響儲(chǔ)存運(yùn)輸與施用均勻性，含水量超標(biāo)則易引發(fā)霉變變質(zhì)。因此，在顆粒生產(chǎn)線全流程中，建立科學(xué)的質(zhì)量控制體系，精準(zhǔn)把控這三大指標(biāo)，是保障生產(chǎn)穩(wěn)定、提升產(chǎn)品品質(zhì)的關(guān)鍵。本文將深入解析三大核心指標(biāo)的影響因素，詳細(xì)拆解各生產(chǎn)環(huán)節(jié)的質(zhì)量控制要點(diǎn)，為企業(yè)提供可落地的顆粒成品質(zhì)量管控方案。

一、核心指標(biāo)一：顆粒強(qiáng)度——保障儲(chǔ)存運(yùn)輸穩(wěn)定性的基礎(chǔ)

顆粒強(qiáng)度指顆粒抵抗擠壓、碰撞而不破碎的能力，通常用抗壓強(qiáng)度（N）衡量（如有機(jī)肥顆粒抗壓強(qiáng)度需≥20N，復(fù)合肥≥30N）。強(qiáng)度不足的顆粒在儲(chǔ)存堆碼、運(yùn)輸顛簸、機(jī)械裝卸過程中易破碎產(chǎn)生粉末，不僅增加物料損耗，還會(huì)影響產(chǎn)品銷售口碑。

1. 影響顆粒強(qiáng)度的核心因素

• 原料特性：原料粒徑過粗（＞2mm）、有機(jī)質(zhì)含量過低或粘結(jié)性差，顆粒間結(jié)合力弱，強(qiáng)度自然偏低；高纖維、高有機(jī)質(zhì)原料（如腐熟秸稈、菌渣）若未充分粉碎，也會(huì)導(dǎo)致強(qiáng)度不足；

• 造粒參數(shù)：造粒機(jī)壓力不足（如對(duì)輥擠壓造粒機(jī)壓力＜15MPa）、圓盤造粒機(jī)轉(zhuǎn)速過快/過慢、傾斜角度不當(dāng)，會(huì)導(dǎo)致顆粒致密度低，強(qiáng)度差；

• 干燥環(huán)節(jié)：干燥溫度過低或干燥時(shí)間不足，顆粒內(nèi)部水分未充分蒸發(fā)，致密度低；干燥溫度過高（如＞80℃）則會(huì)導(dǎo)致顆粒表面快速干結(jié)、內(nèi)部開裂，反而降低強(qiáng)度；

• 粘結(jié)劑添加：粘結(jié)劑（如膨潤(rùn)土、腐植酸）添加量不足，或混合不均，無(wú)法有效增強(qiáng)顆粒間的團(tuán)聚力；添加量過多則會(huì)影響產(chǎn)品純度，增加成本。

2. 顆粒強(qiáng)度的全流程控制要點(diǎn)

• 原料預(yù)處理控制：將原料粉碎至粒徑≤1mm，確保原料均勻細(xì)膩；按原料特性精準(zhǔn)添加粘結(jié)劑（添加量2%-5%），通過攪拌機(jī)充分混合，確保粘結(jié)劑均勻分布；

• 造粒環(huán)節(jié)調(diào)控：對(duì)輥擠壓造粒機(jī)按原料特性設(shè)定壓力（有機(jī)肥15-25MPa，復(fù)合肥25-35MPa），確保顆粒致密度；圓盤造粒機(jī)轉(zhuǎn)速控制在25-30r/min，傾斜角度48°-52°，保障顆粒逐步團(tuán)聚成型；

• 干燥環(huán)節(jié)優(yōu)化：采用“低溫慢干”模式，干燥溫度控制在60-70℃，干燥時(shí)間根據(jù)顆粒粒徑調(diào)整（2-5mm顆粒干燥8-12小時(shí)），確保顆粒內(nèi)外水分均勻蒸發(fā)，干燥后強(qiáng)度達(dá)標(biāo)；

• 成品檢測(cè)與反饋：每批次成品抽樣檢測(cè)抗壓強(qiáng)度，若強(qiáng)度不足，追溯調(diào)整造粒壓力或干燥參數(shù)；將不合格顆粒回流至粉碎機(jī)重新造粒，避免浪費(fèi)。




•

二、核心指標(biāo)二：圓整度——提升產(chǎn)品外觀與應(yīng)用體驗(yàn)的關(guān)鍵

顆粒圓整度指顆粒的規(guī)整程度（通常用球形度表示，理想值≥0.8），圓整度好的顆粒流動(dòng)性強(qiáng)、施用均勻，在自動(dòng)化施肥設(shè)備中不易堵塞，且外觀美觀，更受市場(chǎng)青睞。圓整度差的顆粒多表現(xiàn)為不規(guī)則塊狀、片狀，存在明顯棱角。

1. 影響顆粒圓整度的核心因素

• 造粒設(shè)備類型：不同造粒機(jī)產(chǎn)出顆粒的圓整度差異大，圓盤造粒機(jī)、轉(zhuǎn)鼓造粒機(jī)產(chǎn)出顆粒圓整度較好，對(duì)輥擠壓造粒機(jī)若未配備整形裝置，顆粒多為片狀，圓整度差；

• 造粒參數(shù)設(shè)定：圓盤造粒機(jī)轉(zhuǎn)速過快易導(dǎo)致顆粒過大且不規(guī)則，轉(zhuǎn)速過慢則顆粒無(wú)法充分滾動(dòng)整形；轉(zhuǎn)鼓造粒機(jī)傾斜角度過小，顆粒停留時(shí)間過長(zhǎng)易粘連結(jié)塊；

• 原料含水率：原料含水率過高（＞35%），顆粒易粘連成塊狀；含水率過低（＜25%），顆粒無(wú)法充分團(tuán)聚，形成不規(guī)則小顆粒；

• 后續(xù)整形環(huán)節(jié)缺失：未設(shè)置專門的整形篩分設(shè)備，或整形設(shè)備參數(shù)不當(dāng)，無(wú)法修正不規(guī)則顆粒的形態(tài)。

2. 顆粒圓整度的全流程控制要點(diǎn)

• 設(shè)備選型與改造：優(yōu)先選用圓盤造粒機(jī)、轉(zhuǎn)鼓造粒機(jī)生產(chǎn)高圓整度顆粒；對(duì)輥擠壓造粒機(jī)需配套整形機(jī)，通過高速旋轉(zhuǎn)的葉片對(duì)片狀顆粒進(jìn)行打磨整形；

• 造粒參數(shù)精準(zhǔn)匹配：圓盤造粒機(jī)轉(zhuǎn)速控制在25-30r/min，傾斜角度50°-52°，確保顆粒在盤內(nèi)充分滾動(dòng)3-5分鐘；轉(zhuǎn)鼓造粒機(jī)傾斜角度3°-5°，轉(zhuǎn)速20-25r/min，平衡顆粒停留時(shí)間與滾動(dòng)整形效果；

• 原料含水率調(diào)控：根據(jù)造粒機(jī)類型調(diào)整原料含水率，圓盤造粒機(jī)適配含水率28%-32%，轉(zhuǎn)鼓造粒機(jī)適配30%-35%，確保顆粒能充分滾動(dòng)團(tuán)聚且不粘連；

• 整形篩分聯(lián)動(dòng)：造粒后的顆粒先送入整形機(jī)打磨5-10分鐘，再通過分級(jí)篩分機(jī)篩選（選用圓形篩網(wǎng)），去除不規(guī)則顆粒與粉末，不合格顆粒回流重新造粒。

三、核心指標(biāo)三：含水量——決定產(chǎn)品保質(zhì)期與應(yīng)用安全性的關(guān)鍵

顆粒成品的含水量（通常要求≤15%，具體按產(chǎn)品標(biāo)準(zhǔn)執(zhí)行）直接影響產(chǎn)品保質(zhì)期：含水量過高，顆粒易吸潮、霉變、結(jié)塊，導(dǎo)致養(yǎng)分流失；含水量過低，顆粒易脆化破碎，增加儲(chǔ)存運(yùn)輸損耗。同時(shí)，含水量還會(huì)影響顆粒的強(qiáng)度與流動(dòng)性，是聯(lián)動(dòng)其他指標(biāo)的核心參數(shù)。

1. 影響顆粒含水量的核心因素

• 原料預(yù)處理：原料初始含水率過高（如新鮮糞污含水率＞60%），若未充分調(diào)理，會(huì)導(dǎo)致造粒后顆粒含水量偏高；

• 造粒環(huán)節(jié)加水：圓盤、轉(zhuǎn)鼓造粒機(jī)為提升成粒率需添加霧化水，加水過多或不均勻，會(huì)導(dǎo)致顆粒含水量超標(biāo)；

• 干燥環(huán)節(jié)管控：干燥設(shè)備產(chǎn)能不足、干燥溫度過低、風(fēng)速過慢，無(wú)法充分去除顆粒內(nèi)部水分；干燥后未及時(shí)冷卻，顆粒余熱會(huì)導(dǎo)致內(nèi)部水分遷移至表面，吸潮后含水量回升；

• 包裝儲(chǔ)存環(huán)境：包裝前顆粒未冷卻至常溫，或儲(chǔ)存環(huán)境潮濕，會(huì)導(dǎo)致顆粒吸潮，含水量升高。

2. 顆粒含水量的全流程控制要點(diǎn)

• 原料預(yù)處理控水：造粒前將原料含水率調(diào)理至適配范圍（圓盤造粒28%-32%，對(duì)輥擠壓20%-25%），高濕原料添加干料（秸稈粉、稻殼粉）降濕，低濕原料少量霧化加水；

• 造粒加水精準(zhǔn)控制：采用定量霧化加水裝置，根據(jù)進(jìn)料量自動(dòng)調(diào)節(jié)加水量，避免人工加水不均；每小時(shí)抽樣檢測(cè)造粒后濕顆粒含水量，確保穩(wěn)定在35%-40%；

• 干燥冷卻聯(lián)動(dòng)控制：干燥溫度按產(chǎn)品類型設(shè)定（有機(jī)肥60-70℃，復(fù)合肥70-80℃），通過溫度傳感器與變頻器聯(lián)動(dòng)，自動(dòng)調(diào)節(jié)干燥機(jī)轉(zhuǎn)速與風(fēng)速；干燥后的顆粒立即送入冷卻機(jī)，冷卻至常溫（與環(huán)境溫度差≤5℃），避免余熱吸潮；

• 成品檢測(cè)與儲(chǔ)存管控：每批次成品用水分測(cè)定儀檢測(cè)含水量，達(dá)標(biāo)后立即用防水編織袋包裝；儲(chǔ)存?zhèn)}庫(kù)保持干燥通風(fēng)，地面鋪設(shè)防潮墊，避免顆粒吸潮。

四、顆粒成品質(zhì)量的全流程協(xié)同管控體系

顆粒強(qiáng)度、圓整度、含水量三大指標(biāo)并非孤立存在，而是相互關(guān)聯(lián)、相互影響（如含水量過高會(huì)同時(shí)降低強(qiáng)度與圓整度）。因此，需建立全流程協(xié)同管控體系，確保質(zhì)量穩(wěn)定：

• 建立參數(shù)追溯體系：記錄各環(huán)節(jié)設(shè)備參數(shù)（粉碎粒徑、造粒壓力/轉(zhuǎn)速、干燥溫度）、原料特性、成品質(zhì)量檢測(cè)數(shù)據(jù)，形成質(zhì)量追溯鏈，便于問題排查與參數(shù)優(yōu)化；

• 加強(qiáng)現(xiàn)場(chǎng)巡檢頻次：每30分鐘巡檢一次造粒、干燥、冷卻環(huán)節(jié)，觀察顆粒形態(tài)、溫度、含水量變化，發(fā)現(xiàn)異常及時(shí)調(diào)整參數(shù)；

• 定期校準(zhǔn)檢測(cè)設(shè)備：水分測(cè)定儀、抗壓強(qiáng)度測(cè)試儀等檢測(cè)設(shè)備每月校準(zhǔn)一次，確保檢測(cè)數(shù)據(jù)精準(zhǔn)，避免因檢測(cè)誤差導(dǎo)致質(zhì)量誤判；

• 優(yōu)化人員操作規(guī)范：制定標(biāo)準(zhǔn)化操作手冊(cè)，對(duì)操作人員進(jìn)行培訓(xùn)，確保其掌握參數(shù)調(diào)整、質(zhì)量檢測(cè)、異常處理的核心技能，減少人為失誤。

五、結(jié)語(yǔ)

顆粒生產(chǎn)線成品質(zhì)量控制的核心，在于精準(zhǔn)把控強(qiáng)度、圓整度、含水量三大指標(biāo)，通過“原料預(yù)處理管控、造粒參數(shù)優(yōu)化、干燥冷卻協(xié)同、成品檢測(cè)追溯”的全流程管控，實(shí)現(xiàn)產(chǎn)品質(zhì)量的穩(wěn)定提升。對(duì)于生產(chǎn)企業(yè)而言，建立科學(xué)的質(zhì)量控制體系，不僅能提升產(chǎn)品市場(chǎng)競(jìng)爭(zhēng)力，減少物料損耗與售后問題，更能推動(dòng)生產(chǎn)線向標(biāo)準(zhǔn)化、精細(xì)化方向發(fā)展。在市場(chǎng)對(duì)顆粒產(chǎn)品品質(zhì)要求不斷提高的背景下，精細(xì)化的質(zhì)量控制將成為企業(yè)核心競(jìng)爭(zhēng)力的關(guān)鍵組成部分，助力企業(yè)在行業(yè)競(jìng)爭(zhēng)中脫穎而出。
