產品詳情

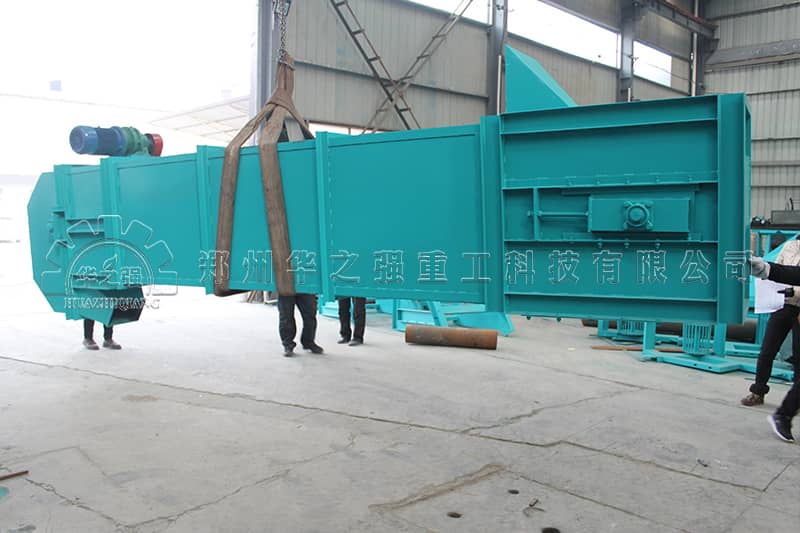

斗式提升機
用途與特點：
斗式提升機是一種垂直升運物料的輸送設備，用于肥料、糧食、食品、飼料、礦山工業等粒狀和粉狀物料的垂直輸送。斗式提升機具有占地面積小，提升高度高，輸送量大，輸送効率高，動力消耗低，結構簡單，維護成本低，運行穩定，應用范圍廣和密封性好等特點。
Bucket Elevator
Use and Features:
The bucket elevator is a vertical lifting equipment for conveying granular and powder materials, such as fertilizer, grain, food, feed, mining industry and so on. The bucket elevator has the characteristics of small occupying area, high lifting height, large conveying capacity, low power consumption, simple structure, low maintenance cost, stable operation, wide application range and good sealing performance.
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時無回料和挖料現象,因此無效功率少。
2.這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行性好,設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
斗式提升機工作原理
該系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。牽引件用特質合金鋼圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有特定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。該機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。
帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
技術參數
| 型 號 | Th315 | Th400 | Th500 | Th630 | ||||
| 料 斗 形 式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH |
| 輸 送 量 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 |
| 斗 容 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 |
| 斗 距 | 512 | 688 | ||||||
| 圓鋼直徑×節距 | Φ18×64 | Φ12.1×86 | ||||||
| 單條鏈強度 | 320 | 480 | ||||||
|
單位長度牽引重量 |
25.64 | 26.58 | 31 | 31.9 | 41.5 | 44.2 | 49 | 52.3 |
|
傳動齒輪轉速 |
42.5 | 37.6 | 35.8 | 31.8 | ||||
|
輸送物料最大粒度 |
35 | 40 | 50 | 60 | ||||
| 料斗運行速度 | 1.4 | 1.5 | ||||||
| 注 | ZH型代表中深斗 | SH型代表中深斗 | ||||||
